产品中心/ PRODUCTS CENTER您现在的位置：网站首页 > 产品中心 > HLF低噪声混流式风机箱

机号：3.5#-13.5# 风量:3053-84386m3/h 全压:143-1120Pa
特点：箱体内采用SWF(HL3-2A)系列高效混流风机,内设消声隔音板、风压高、流量大、噪声低、效率高、重量轻、外形美观、安装方便、维修保养简单,座地、吊装均可
应用：工业、高层建筑、宾馆、民用建筑的通风及空调工程,进风口加设过滤网,可作净化送风箱用

性能参数表

风机选用SWF系列风机，性能参数依照SWF系列风机中同型号的性能参数。

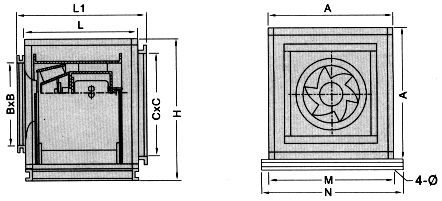

HLF型风机外形尺寸(单位：mm)

机号	A	L	L1	H	M	N	B	C	4-Φ
3.5	600	650	730	650	670	700	400	460	12.5
4	650	780	860	700	720	750	450	510	12.5
4.5	720	800	880	770	790	820	520	580	12.5
5	780	820	950	830	850	880	580	640	12.5
5.5	800	840	850	850	870	900	640	660	12.5
6	850	860	940	910	920	950	690	710	14.5
6.5	920	930	1010	980	990	1020	740	780	14.5
7	980	1030	1110	1060	1060	1100	800	840	14.5
7.5	1050	1070	1150	1130	1150	1190	860	910	14.5
8	1100	1120	1200	1180	1180	1220	920	960	16.5
8.5	1160	1160	1260	1240	1240	1280	980	1020	16.5
9	1240	1180	1250	1320	1320	1360	1030	1100	16.5
9.5	1300	1270	1350	1380	1380	1420	1080	1160	16.5
10	1350	1340	1440	1450	1450	1490	1140	1190	16.5
10.5	1420	1360	1460	1520	1520	1560	1200	1260	16.5
11	1480	1430	1530	1580	1580	1620	1250	1320	16.5
11.5	1540	1530	1630	1640	1640	1680	1300	1400	16.5
12	1590	1620	1720	1690	1690	1730	1360	1440	16.5
12.5	1650	1720	1820	1750	1750	1790	1420	1490	16.5
13	1710	1820	1920	1830	1810	1850	1480	1560	16.5
13.5	1770	1920	2020	1890	1870	1910	1520	1610	16.5
